除振台不要、デスクトップコンパクトでナノレベルの3Dトポグラフィー取得可能です。
従来の『STM Lepto』が改良を重ね、新たに『STM Phaino』としてリリースです。
 |
<< 特徴 >>
<< アプリケーション >>
|
＊下記のパラメータは目標予定値です。
ご注文後に校正し確定されますが各個体にて若干異なる場合があります。
| << 標準機能 >> | |
|---|---|
| ●Built-in Dual Scanners | High Resolution & Large Area Scanners スイッチ切替可能 (0.8 X 0.8 X 0.8 um, 3.0 X 3.0 X 2.0 um Scanners*, Extendable) |
| ●Extended Scan (XYZ Ranges) | Extension Rod for Extended Scan Range (1.6 X 1.6 x 0.8 & 5.0 X 5.0 x 2.0 um Extended*) |
| ●Physical Resolution | 0.2 X 0.2 X 0.03 nm, 1.0 X 1.0 X 0.1 um |
| ●XY Nano Positioning | Motor Stage, Step < 100 nm, Travel 2 X 2 mm, Software Control |
| ●Scan Mode | Constant Current (Max: 10V, 100nA, 550 X 550 points) |
| ●Spectroscopy Mode | Current Voltage Curve (Max: 10V, 100nA) |
| ●Lithography | Patterning & Modification |
| ●Tip-to-Sample Approach | Automatic (Computerised), CCD Assisted |
| << オプション機能 >> | |
| ●Scan Mode | Constant Height |
| ●Spectroscopy Mode | Current Distance (I-Z Curve), Local Barrier Height (dI/dV Curve) CITS(Current-Imaging-Tunnelling-Spectroscopy (I-V Grid)) |
| ●In-liquid Scan | Liquid Cell & Insulated Tips |
| << ソフトウエア >> | |
| ●N-terface | Scan Controlling Interface |
| ●N-mage | Image Processing & Surface Analysis – Image Processing； de-slope, noise reduction, filters, 3D display w/lighting & colouring, etc. – Surface Analysis； Line profile, height histogram, roughness, size, angle, island number counting, 2D Fourier transform, etc. |
| << アクセサリー >> | |
| ●Magnetic Tip Holder & Magnetic Sample Holder (Sample Size ~ 15 mm Diameter) | ●Extension Rod for Extended Scan Range (for 1.6 X 1.6 & 5.0 X 5.0 um*) |
| ●External Camera for Tip-to-Sample Approach | |
| ●オプション 標準サンプル (DVD, Blu-ray Disc, Oxidised HOPG, etc） | |
| ●オプション Automatic Tip Maker ： CR ~ 15 nm (Optimal), 6 Tips / Batch | |
| << Main Machine >> | |
| ●寸法(mm)： 230 (H) X 100 (Diameter), 重さ： 3.1 kg | |
| << Electronic Controller >> | |
| ●16-bit A/D & D/A Converters | |
| ●電源：12V DC 1A (Input: 100-240V AC @ 50/60Hz) | |
| ●寸法(mm)： 170 X 145 X 65 (W * D *H), 重さ： 1.0 kg | |
| << Computer Requirement>> (本製品にはPCは含まれておりません。) >> | |
| ●Minimum: Intel Atom CPU with 2 USB Pots. Windows Vista, 7, 8 or 10 | |
<< 各特徴ご紹介 >>
[ DualL Scanners ]
高解像度スキャナーと広域スキャナーのデュアルスキャナーを搭載し、測定サンプルの大きさ又は位置決めにてスイッチで自在に切替が可能です。
| High resolution scanner | Large range scanner |
|---|---|
|
|
| Optimal Physical Resolution | Standard Features |
|
|
[ Nano Positioning ]
ナノスケールの位置決めステージを提供し、各スキャン毎のサンプル位置移動を可能にします。
サンプルを完全に取り除いてからの再配置・アプローチというストレスを開放します。
高倍率CCDカメラを使用してユーザーは関心領域を容易に見つける事が可能です。
| XY Motor Stage | CCD Camera |
|---|---|
|
|
| High Resolution Scanner with Motor Stage | Large Range Scanner with Motor Stage |
|
|
[ I-V Spectroscopy ]
光励起の様な異なる条件下で選択された構造のI-Vカーブです。
ReSe2のI-Vカーブ（左）、ITO基板の線形カーブ（右）と比較しています。
電圧をスイープして特定の場所で電流を測定することにより、STMはI-Vカーブを取得します。
[ Nano Lithography ]
指定された指示に沿ってバイアス電圧を印加します。

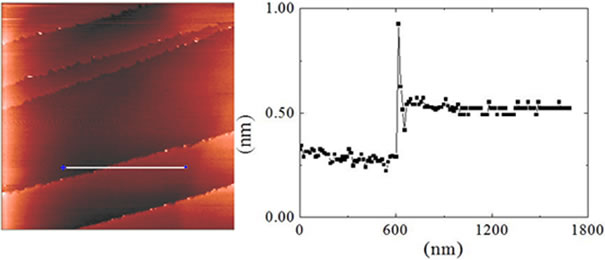

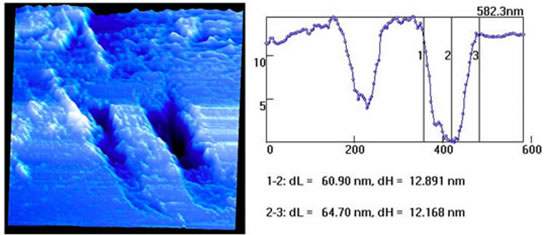

[ Image Processing and Analysis, 3D Rendition ]
マトリックスとフィルターにおいて、ラインプロファイル、粗さ、ヒストグラム、アイランドカウンティング、その他はSTMにおける表面解析の正しい分析に役立ちます。
Auto Chip Maker
この装置は1バッチ(～15分)で6プローブチップを製作可能です。
パソコンもユーザー監視も不要、ボタンを押すだけ簡単操作です。
各チップの曲率半径は約15nm、UHV STMでも信頼性の高い分解能を提供します。
高価なSTMプローブチップが材料のみで製作可能ですのでSTM Phainoをより自由にご使用頂けます。
 |
『生成Tip仕様』
『操作方法』
|
パラメータ設定・溶媒濃度によって、30～60 nmレンジで鋭い先端半径が得られます。
