ピエゾフイルムシート(PVDF) & Powders・Inks

“ピエゾフィルムシート”は圧電効果を有するプラスチックからつくられた圧電素子です。
PVDF　　　　　<ポリフッ化ビニリデン>
P(VDF-TrFE)　 <フッ化ビニリデン/三フッ化エチレン共重合体>

PVDF圧電フィルムは『圧電センサ』・『焦電センサ』としても幅広く用いられます。
特に『機械→電気変換 (センサー)』が優れています。
またPVDF圧電フィルムは、高分子（プラスチック）としての以下特徴がございます。

柔軟で、加工性、変形性が高い
大面積化・軽量化・薄膜化が容易
耐衝撃性、耐高電圧性、耐水性、化学的安定性が高い
応答速度が極めて早く、広い周波数特性を持つ

　
このような特徴を活かしたアプリケーションは以下の通りです。

センサ：振動センサ、加速度センサ、歪ゲージ、医療用センサ
音響：スピーカ、マイク、電子楽器ピックアップ、遮音(ノイズ)制御
セキュリティー：侵入監視システム、交通監視システム、駐車場案内
その他：エナジーハーベスト、各種スイッチ、超音波機器

【Homopolymer PVDF Piezo Film Sheet】

　
Poledのみシート他、金/銀/アルミ等様々な金属被膜製品ございます。
Poledのみ(Without Electrode)製品はロール単位や
”Biaxially Oriented”（二軸配向）品もございます。
標準一軸配向品技術資料はこちら：PVDF Datasheet

PVDF Piezo Film Sheet (一軸配向 with high d31)
Type	厚さ (um)	大きさ (mm)
分極のみ (Only Poled)	7 / 12 / 18 / 28 / 40 / 50 / 60 / 75 / 100 / 110 / 120 / 200 um	200 x 270 mm
分極+銀被膜 (Poled & Ag electrode)	28 / 45 / 100 / 120 /200 um 120 um	200 x 270 / 200 x 135 mm 300 x 1000 mm
分極+金被膜 (Poled & Au electrode)	12 ~ 110 um 500 um 1000 um	120 x 120 mm 210 x 160 mm 105 x 105 mm
分極+アルミ被膜 (Poled & Al electrode)	12 / 28 / 45 / 100 / 120 um 200 um 500 um	210 x 270 mm 210 x 150 mm 210 x 160 mm /100 x 100m
分極+CuNi被膜 (Poled & CuNi electrode)	28 um (CuNi 80 nm) 45 um (CuNi 200 nm) 50 um (CuNi 80 nm) 110 um (CuNi 80 nm)	180 x 270 mm 180 x 270 mm 210 x 280 mm 210 x 280 mm
分極+プラチナ被膜 (Poled & Platinum electrode)	12 / 18 / 28 / 32 / 45 / 60 / 80 / 110 um	120 x 120 mm
分極+ITO被膜 (Poled & ITO electrode)	28 um　(300+/-50 ohm/sq) 40 um　(200+/-50 ohm/sq) 75 um　(200+/-50 ohm/sq) 100 um (150+/-50 ohm/sq)	200 x 250 / 100 x 100 mm
PVDF Piezo Film Sheet (高温耐熱, 一軸配向)
Type	厚さ (um)/ 大きさ (mm)	特性
分極のみ 95℃定格 (Only Poled)	28 / 45 / 100 um 200 x 270 mm	d31 ：>18 pC/N d33 ：>16 pC/N modulus：around 2.7 GPa
分極のみ 125℃定格 (Only Poled)	30 / 50 / 110 um 200 x 250 mm	d31 ：>15 pC/N d33 ：~10-13 pC/N Dielectric Constant:~12.5~13.0
分極のみ 160℃定格 (Only Poled)	35 / 60 / 130 um 200 x 250 mm	d31 ：>15 pC/N d33 ：~10 pC/N Dielectric Constant:~12.5
PVDF Piezo Film Sheet (二軸配向 with high d31)
Type	厚さ (um)	大きさ (mm)
分極のみ (Only Poled)	8 / 25 / 40 um 3 / 6 / 8 / 10 um	100 x 100 mm 200 x 270 mm
分極+金被膜 (Poled & Au electrode)	8 / 11 / 25 / 40 um	100 x 100 mm
分極 + アルミ被膜 (Poled & Al Electrode)	8 / 11 / 25 / 40 um	100 x 100 mm

＊本製品は研究開発用途”For R&D, Non-Refundable”です。
＊＊各種製品リリースは時期により異なる場合ございますのでご了承願います。
＊＊＊その他各種取扱いございますのでお問合せ下さい。
　

【PIEZO PVDF ENERGY HARVESTING】

PVDFシートの特性を活かした「エナジーハーベスト」用製品です。

	PVDF Sensor With wire (pack of 10)	Ten PVDF sensors with 100 mm long wires with one BNC cable. Capacitance 1.2 nF, Active film thickness 45 um, Active film area 10 x 50 mm. with screen printed silver electrode and protective coating.
	PVDF film, Screen-Printed Silver Electrode, with connection wires	PVDF 100 um thick, with 5 um thick silver electrode, size:200 x 280 mm (silver area) with two sets of connection wires (two positive + two negative diagnal), 24 AWG silicone insulated wires (40 cm long each) Capacitance is 64 nF.
	Charge Amplifier for Piezo Sensor	With a 5V DC adapter. a sensor connection cable, You need to use BNC cables to connect it to your oscilloscope.
	Firefly (pack of 10)	Piezo PVDF Energy Harvester, Mechanical Energy to Electrical Energy

【Copolymer/Terpolymer Piezo Film Sheet】

標準サイズ： 12 x 12 cm
種類：『分極』、『分極＋金属被膜 Cr/Au』
　
技術資料はこちら：Piezoelectric Films Technical Information
　
＊以下製品以外別メーカー品取扱いもございます。
　サイズ/厚み/被膜有無等ご要求仕様お問合せ願います。

P(VDF-TrFE) Sheets 12×12 cm²
P(VDF-TrFE) 10 um	Poled (分極)	Poled and Metalized Cr/Au (分極＋Cr/Au金属被膜)
P(VDF-TrFE) 20 um	Poled (分極)	Poled and Metalized Cr/Au (分極＋Cr/Au金属被膜)

*Standard compositions (P(VDF-TrFE) % Mol) : 70/30(FC30), 80/20(FC20)

Terpolymer Sheets P(VDF-TrFE-CTFE) 12×12 cm²
RT TS sheets 10 um	Annealed	Metalized Cr/Au (Cr/Au金属被膜)
RT TS sheets 20 um	Annealed	Metalized Cr/Au (Cr/Au金属被膜)

*RT-TS, P(VDF-TrFE-CTFE) Terpolymer with about 8.5 mol% of CTFE.
　

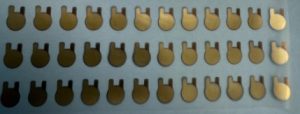

**Metalized Cr/Au（全シート）は以下テストデザインシート品が新たに供給可能です。
　これらのデザインは研究用途として非常に人気のあるデザインを集めました。
　このシートからデバイスを切取って使用することができます。

【Electro-Active Polymer / Ink】

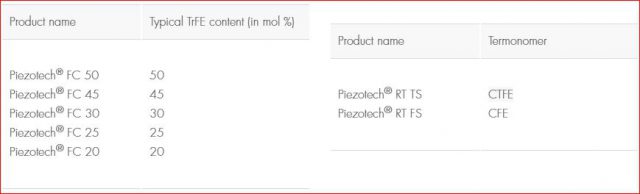

[パウダーラインナップ]
FCシリーズ：P(VDF-TrFE)　”Copolymer”
RT TSシリーズ：P(VDF-TrFE-CTFE)　”Terpolymer”
RT FSシリーズ：P(VDF-TrFE-CFE)　”Terpolymer”
技術資料はこちら

　
　　
[インクラインナップ]

　
　

【PVDF Shock Sensors】

PVDFショックセンサ(歪ゲージ)は以下特徴を備え、再現性の良いユニークなセンサです。
　
　
＊現在、オリジナルメーカー製造中止済にて別メーカー互換製品にて供給中です。

高速応答時間　(Nanosecond)
耐衝撃性　(kPa to GPa)
高感度　(4µC/cm² for 10GPa)
薄膜　(25 µm)

技術資料はこちら：Pvdf_shock_gauges_leaflet
ユーザーマニュアル：How_to_use_shock_sensors

Sensor reference	S_25_01	S_25_25
" a " dimension	1 mm	5 mm
Active area	1 mm²	25 mm²

Thickness	Capacitance	d33	Leads Resistance
25 um	5 pF / mm²	22 pC / N	5 W each

Model	Description	Figure	Sensors active area available (mm)
S_25_X	Basic PVDF Sensor area with parallel lead		・2 x 2 ・3 x 3 ・5 x 5
S_25C_X	S_25 PVDF Sensor with connector mounted
S_25CP_X	S_25C sensor with Polyester protection on both sides
S_25CPB_X	S_25CP PVDF sensor with electrically shielded by an Aluminum layer on both sides	Sorry, No Figure, Now
CC1	1m RG174 coaxial cable with BNC terminal mounted		N/A
