MSR165は最速1600Hzサンプリングの高速衝撃振動ロガー(輸送環境記録計)です。
7700mAh x 2の大型電池モデルは船便輸送等の長期記録を可能にします。
連続記録も閾値記録”Shock Mode”(イベント発生前32データの自動記録機能付)も可能です。
又、解析用PCソフトウエア”Shock Viewer”の使用可能です。
4chアナログ入力端子を併用すれば歪ゲージ等3rdパーティーセンサも同時記録可能。
尚、廉価品としてMSR145(最速50Hzサンプリング又は1KHz FastPeak)ございます。
| 画像 | パッケージコード | 規格 | Size &Weight W x H x L |
電池容量 メモリ容量 |
 |
165B8 | IP67(防塵防水) Design housing |
39 x 23 x 72 mm, 69g | 充電(リチウム) 900 mAh 200万(オプション10億)データ |
 |

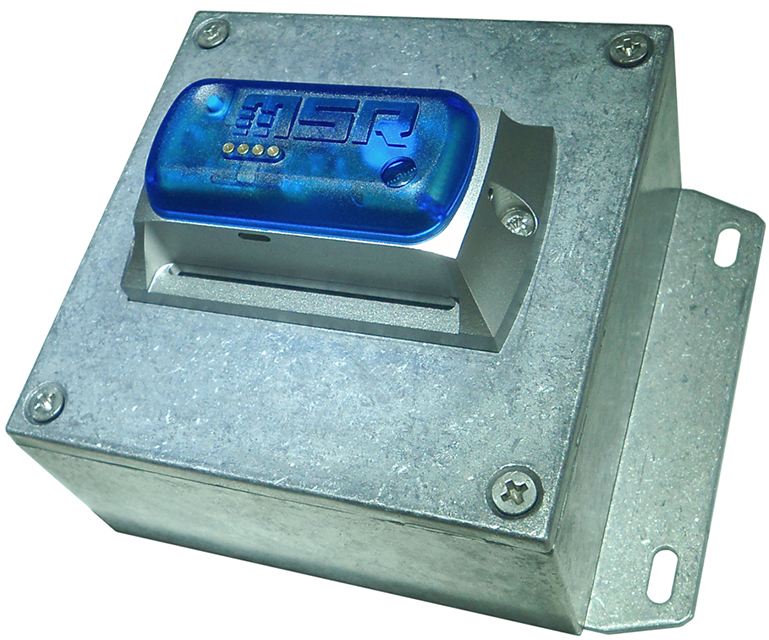

165B52 | IP65 (防塵防滴) | 122 x 92 x 70 mm, 530g | 交換Li-SOCl2 7700 x 2 mAh 200万データ(オプション10億) |
| センサ サンプリングレート |
内臓 | 外部 ケーブル長: 020/100/160 (cm) |
動作範囲 | 精度 |
| 3軸加速度 (振動/衝撃) 1600Hz～12時間毎 (±15%) |
A | FA/xxx | ±15G -20 ～ +65 ℃ |
±0.15 G (0～5 G, +25 ℃) ±0.25 G (5～10 G, +25 ℃) ±0.45 G (10～15 G, +25 ℃) |
| A3 | FA3/xxx | ±200G -20 ～ +65 ℃ |
±2 G (0～15 G, +25 ℃) ±5 G (15～100 G, +25 ℃) ±10 G (100～200 G, +25 ℃) |
|
| 温度 1秒～12時間毎 |
T9 | -20 ～ +65 ℃ | ±0.1℃ (-25 ～+55 ℃) ±0.3℃ (-40 ～ +125 ℃) |
|
| FT9/xxx | -40 ～ +125 ℃ | |||
| FT2/xxx | -55 ～ +125 ℃ | ±0.5℃ (-10 ～ +65 ℃) ±2℃ (-55 ～ +125 ℃) |
||
| 湿度 (with 温度センサ) 1秒～12時間毎 |
H3 | 0 ～ 100 %rel. -20 ～ +65 ℃ |
±2 %rel. (10 ～ 80 % +25 ℃) ±3 % rel. (80 ～ 100 % +25 ℃) |
|
| FH3/xxx | 0 ～ 100 %rel. -40 ～ +125 ℃ |
|||
| 気圧 (with 温度センサ) 1秒～12時間毎 |
P5 | 10 ～ 2000 mbar abs. -20 ～ +65 ℃ |
±2 mbar(1%FS) (750 ～ 1100 mbar abs. +25 ℃) |
|
| FP10/xxx | 10 ～ 2000 mbar abs. -40 ～ +85 ℃ |
|||
| P7 | FP7/xxx | 0 ～ 14 bar abs. -20 ～ +65 ℃ |
±50 mbar(1%FS) (1 ～ 10 bar abs. +25 ℃) |
|
| 光 (照度) 1秒～12時間毎 |
L3 | FL3/xxx | 0 ～ 83,000lx | Max.sensitivity at 550 nm |
| microSDスロット B7/B8のみ対応 *非防水(IP60) |
N10006 | 10億データ@4GB | ||
| 4ch アナログ入力 (電流/電圧) 1Hz～12時間毎 |
Exxxx *4ch選択 |
(1) 0 ～ 20mA (2) 4 ～ 20 mA (3) 0 ～ 3 V (4) 0 ～ 5 V (5) 0 ～ 10 V (6) 0 ～ 12 V (7) 0 ～ 24 V (8) 0 ～ 36 V (9) 0 ～ 48 V |
resolution：12bit
*光センサ選択不可 |
*Wi-Fi又はディスプレイの長期間電源ONの場合、又はバッテリー充電中は内部温度は徐々に上昇する可能性があります。その場合より正確な測定の為、内臓センサではなく外部センサのご使用をお勧めします。
