MSR145は連続記録も閾値記録(トリガー記録)も可能です。親指サイズの超小型/軽量(防水)で従来は測定不可の狭小空間での長期間測定を可能にします。
3軸加速度センサは1KHz FastPeakセンサが追加され、従来取逃していたイベントを逃さず記録し更なる長期間測定が可能です。
(標準品3軸加速度センサ：最速50Hzサンプリングで連続記録・閾値記録可能)
| 画像 | パッケージコード | 規格 | Size &Weight W x H x L |
電池容量 メモリ容量 |
 |
145B15 | IP60 (防塵非防水) | 27 x 16 x 53 mm, 20g | 充電(リチウム) 230 mAh 200万データ |
 |
145B7 | IP60 (防塵非防水) | 39 x 23 x 72 mm, 56g | 充電(リチウム) 1000 mAh 200万データ(オプション10億)データ |
 |

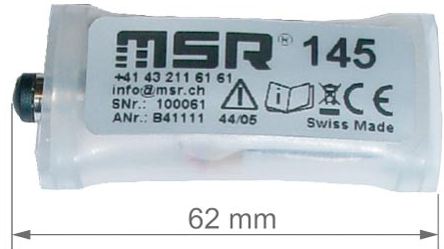

145B4 | IP67(防塵防水) Silicon tube |
20 x 14 x 53 mm, 18g | 充電(リチウム) 230 mAh 200万データ |
 |
145B16 | IP67(防塵防水) Design housing |
27 x 16 x 53 mm, 20g | 充電(リチウム) 230 mAh 200万データ |
 |
145B8 | IP67(防塵防水) Design housing |
39 x 23 x 72 mm, 64g | 充電(リチウム) 1000 mAh 200万データ(オプション10億)データ |
| センサ サンプリングレート |
内臓 | 外部 ケーブル長: 020/100/160 (cm) |
動作範囲 | 精度 |
| 3軸加速度 (振動/衝撃) 50Hz～12時間毎 ＊オプション1KHz FastPeak |
A | ±15G -20 ～ +65 ℃ |
±0.15 G (0～5 G, +25 ℃) ±0.25 G (5～10 G, +25 ℃) ±0.45 G (10～15 G, +25 ℃) |
|
| FA/xxx | ||||
| A4 FastPeak (1KHz ) |
||||
| FA4/xxxFastPeak (1KHz) |
||||
| 温度 1秒～12時間毎 |
T9 | -20 ～ +65 ℃ | ±0.1℃ (-25 ～+55 ℃) ±0.3℃ (-40 ～ +125 ℃) |
|
| FT9/xxx | -40 ～ +125 ℃ | |||
| FT2/xxx | -55 ～ +125 ℃ | ±0.5℃ (-10 ～+65 ℃) ±2℃ (-55 ～ +125 ℃) |
||
| 湿度 (with 温度センサ) 1秒～12時間毎 |
H3 | 0 ～ 100 %rel. -20 ～ +65 ℃ |
±2 %rel. (10 ～ 80 % +25 ℃) ±3 % rel. (80 ～ 100 % +25 ℃) |
|
| FH3/xxx | 0 ～ 100 %rel. -40 ～ +125 ℃ |
|||
| 気圧 (with 温度センサ) 1秒～12時間毎 |
P5 | 10 ～ 2000 mbar abs. -20 ～ +65 ℃ |
±2 mbar(1%FS) (750 ～ 1100 mbar abs. +25 ℃) |
|
| FP10/xxx | 10 ～ 2000 mbar abs. -40 ～ +85 ℃ |
|||
| P7 | FP7/xxx | 0 ～ 14 bar abs. -20 ～ +65 ℃ |
±50 mbar(1%FS) (1 ～ 10 bar abs. +25 ℃) |
|
| 光 (照度) 1秒～12時間毎 |
L3 | FL3/xxx | 0 ～ 83,000lx | Max.sensitivity at 550 nm |
| 4ch アナログ入力 (電流/電圧) 50Hz～12時間毎 *A4センサ使用時最速1Hz |
Exxxx *4ch選択 |
(1) 0 ～ 20mA (2) 4 ～ 20 mA (3) 0 ～ 3 V (4) 0 ～ 5 V (5) 0 ～ 10 V (6) 0 ～ 12 V (7) 0 ～ 24 V (8) 0 ～ 36 V (9) 0 ～ 48 V |
resolution：12bit | |
| 歪ゲージコネクタ | FD/xxx | ・fullbridge ・rated output 1 mV/V ・bridge voltage 3 V |
||
| Control terminal | FY/xxx | ・Alarmoutput ・Input for starting and stopping data recording ・3 V voltage output |
||
| K熱電対コネクタ 4秒～12時間毎 |
FT3/xxx | -200 ～ +1350℃ | withoutsensor | |
| 液圧 (with 温度センサ) 10Hz～12時間毎 *A4センサ使用時最速1Hz ・Stainless Steel AISI 316L |
FP9/xxx | -1000～3000 mbar abs. -20 ～ +85 ℃ |
±30 mbar(1%FS) | |
| FP3/xxx | 0 ～ 3000 mbar abs. -20 ～ +85 ℃ |
±30 mbar(1%FS) | ||
| FP4/xxx | 0 ～ 30 bar abs. -20 ～ +85 ℃ |
±0.3 bar(1%FS) | ||
| FP8/xxx | 0 ～ 400 bar abs. -20 ～ +85 ℃ |
±4 bar(1%FS) | ||
| FP12/xxx | 0 ～ 1000 bar abs. -20 ～ +85 ℃ |
±10 bar(1%FS) | ||
| microSDスロット B7/B8のみ対応 *非防水(IP60) |
N10006 | 10億データ@4GB |
*Wi-Fi又はディスプレイの長期間電源ONの場合、又はバッテリー充電中は内部温度は徐々に上昇する可能性があります。その場合より正確な測定の為、内臓センサではなく外部センサのご使用をお勧めします。
